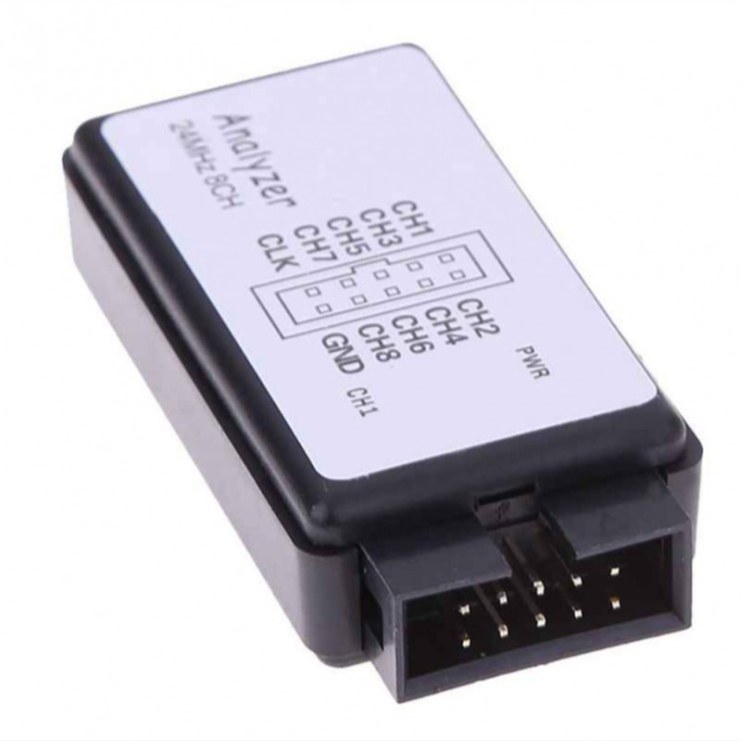

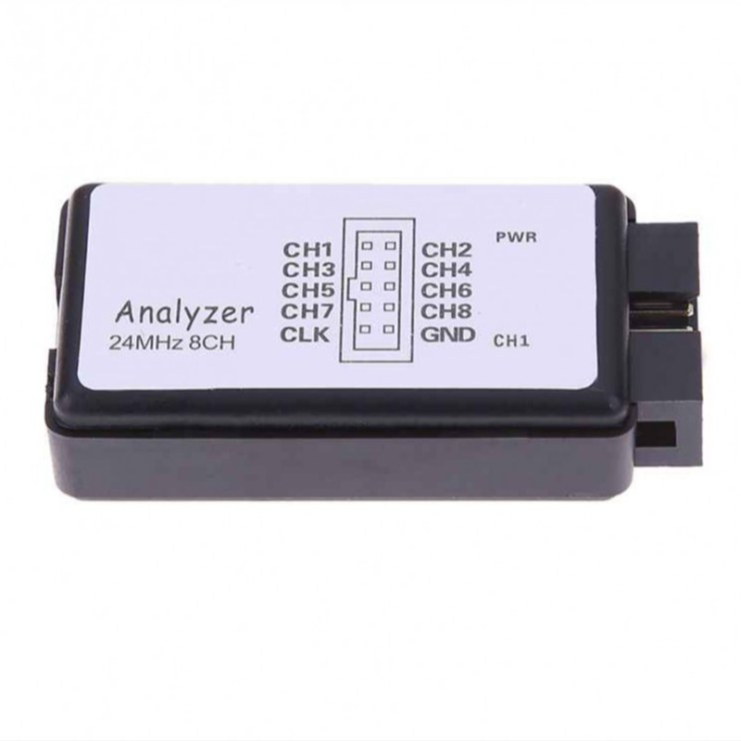

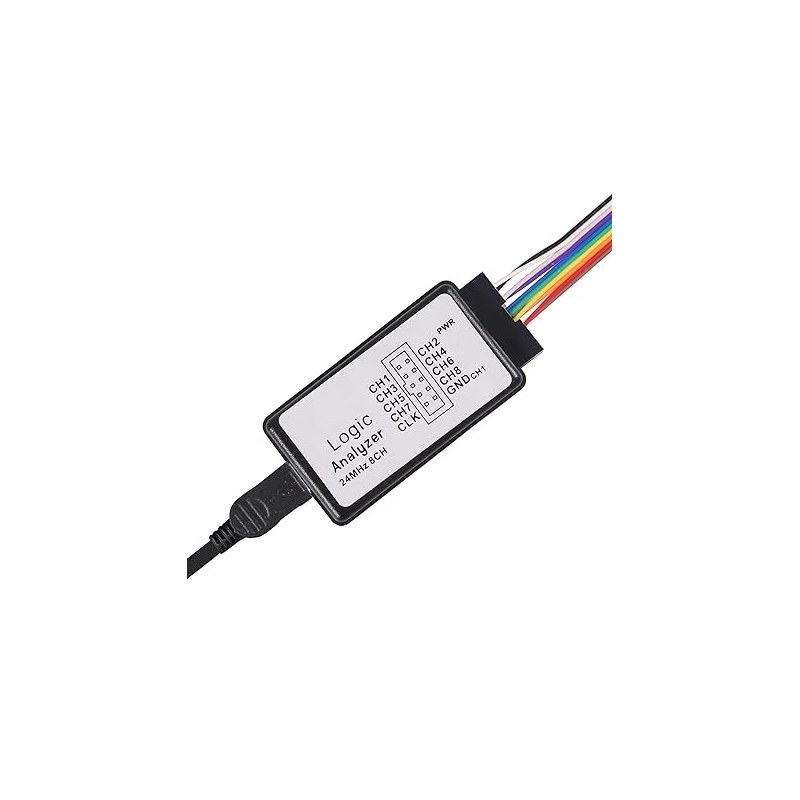

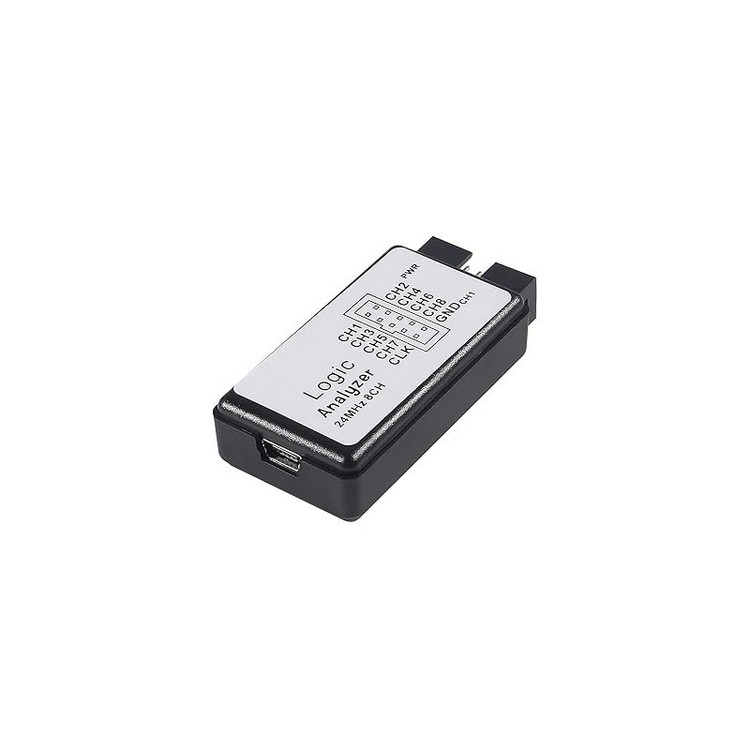

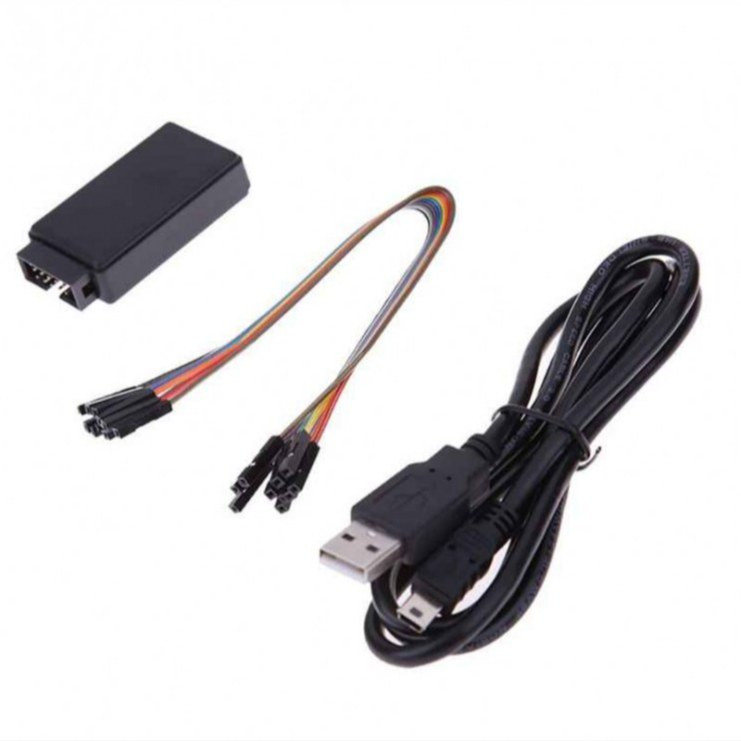

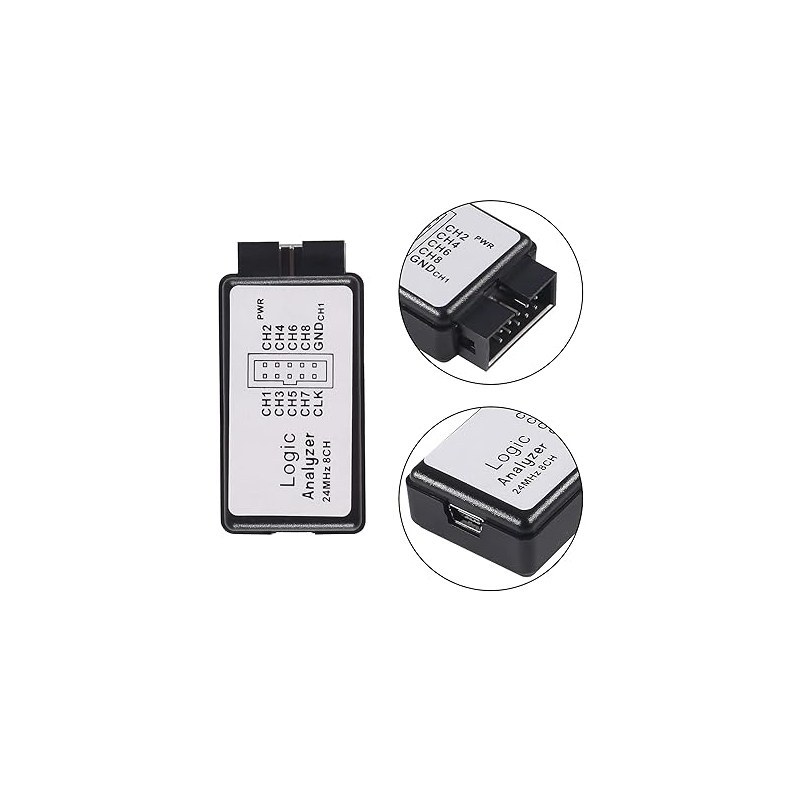

لاجیک آنالایزر USB به همراه بافر 24M 8CH

لاجیک آنالایزر 8 کاناله USB 24MHZ این دستگاه جهت مشاهده سیگنالهایی شبیه spi,twi,uart,one wire و... استفاده می شود و ارتباط آن از طریق USB می باشد. این لاجیک آنالایزر آخرین مدل از این سری بوده که تغییرات سخت افزاری عمده ای با نسخه های قدیمی دارد. سرعت و کیفیت نمونه برداری افزایش یافته و برای موارد خاص که نیاز به دقت بالاتری می باشد، می توانید با اعمال کلاک به پایه CLK ، دقت و نرخ نمونه برداری را افزایش دهید. مشخصات فنی تعداد کانال‌ها: 8 کانال نرخ نمونه‌برداری: حداکثر 24 مگاهرتز، قابل تنظیم تا 20 کیلوهرتز حداکثر ولتاژ ورودی: 5.25 ولت حداقل ولتاژ منطق-بالا: 2.0 ولت حداکثر ولتاژ منطق-پایین: 0.8 ولت امپدانس ورودی: بیش از 100 کیلواهم، 5 پیکوفاراد منبع تغذیه: از طریق USB پشتیبانی نرم‌افزار: شتیبانی از نرم‌افزار لاجیک آنالایزر متن‌باز sigrok پشتیبانی از سیستم‌عامل‌ها: ویندوز کاربرد با استفاده از یک لاجیک آنالایزر USB با بافر 24M و 8 کانال، کاربران می‌توانند داده‌های پیچیده را به سادگی مشاهده کنند و تغییرات لحظه‌ای را به طور دقیق پیگیری نمایند. این دستگاه به مهندسان و تکنسین‌ها در بررسی عملکرد مدارهای دیجیتال، عیب یابی و رفع مشکلات، بررسی پروتکل های ارتباطی، طراحی و توسعه سیستم های دیجیتال، تحلیل و اندازه گیری زمان بندی سیگنال ها، آموزش و یادگیری، جمع آوری و ذخیره داده ها کمک میکند. این دستگاه به دلیل سهولت استفاده و توانمندی‌های بالای خود، به یکی از ابزارهای ضروری در آزمایشگاه‌ها و صنایع الکترونیک تبدیل شده است. محتویات بسته بندی یک عدد لاجیک آنلایزر کابل جامپر مادگی به مادگی FF کابل Mini USB Introduction This 8-channel USB Logic Analyzer with support for sampling rates of up to 24MHz provides a good while economic option making it a great tool for quickly diagnosing most communication issues we encounter. These analyzers will work with both 3.3V and 5V systems (up to 5.25V max and 2.0V minimum on a high logic-level) and is powered via an included USB-C cable. This logic analyzer works with Pulse View -- an open-source, cross-platform signal analysis software suite. The analyzer ships with Female-To-Female jumper wires. If you're using an Uno or board with female headers we recommend picking up a handful of Male-To-Male jumpers to connect the analyzer to the female headers. USB Logic Analyzer Device With USB Cable 24MHz 8CH 24MHz 8 Channel UART IIC SPI Debug Sampling rate up to: 24 MHz , can be 24MHz. 16MHz, 12MHz, 8MHz, 4MHz, 2MHz, 1MHz, 500KHz, 250KHz, 200KHz, 100KHz, 50KHz, 25KHz . The logic for each channel sampling rate of 24M/s. General applications around 10M, enough to cope with a variety of occasions 8-channel. Specification 8-channels Sampling rate up to 24MHz, configurable down to 20kHz 5.25V maximum voltage input 2.0V minimum logic-high 0.8V maximum logic-low Input impedance > 100kΩ, 5pF USB power supply Supports open-source sigrok logic analyzer software Cross-platform support: Windows
